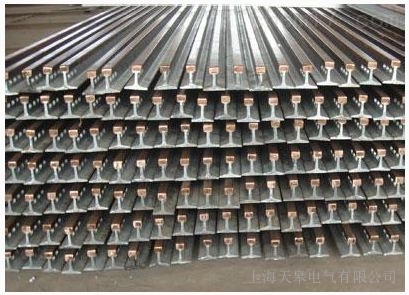

管式滑触线 多级滑触线
安全滑触线质量可根据以下标准衡量：
1、碳刷使用寿命--属于易耗品，行驶距离影响设备维护周期。
2、滑触线外壳质量--适用温度，环境等。
3、集电器性能--主要从轮子使用寿命、转弯轮设计和集电器是否满足各种环境下使用。
4、滑触线膨胀问题--长度超过100米以后就要考虑膨胀问题。
5、电压降问题--根据各种铜条长度电压降有所不同。
一、产品构造：型滑触线由导轨、护套、集电器、吊挂器、连接器、固定夹、端盖等组成，根据用户要求也可配置膨胀段(热补偿装置)、检修段(隔离器)等。
二、导轨及护套：导轨由导电性能好、对环境适应能力强的铝合金型材制成(牌号6063，状态T5)，导轨下部嵌入“V”形不锈钢槽，保证集电器电刷沿槽滑行时，耐磨、稳定及良好接触。导轨一般定尺为6米。护套由有韧性、耐磨、抗老化及阻燃性能的工程塑料组成，对导轨有良好的绝缘保护作用，保证人身安全。
三、集电器：集电器为支撑式结构，是向移动设备供电的主要部件。由特制碳刷、接线柱或端子、塑料护罩、支撑臂等组成。施加适当的接触压力，沿导轨平稳滑动，向设备供电。设备如需检修时，可将集电器碳刷拉离导轨断电，保证安全，方便作业。
四、连接器(兼供电器)：连接器是专供导轨之间的端部连接，由压板及螺栓可靠连接，外壳由工程塑料作防护罩。兼做供电器用的防护套，端口可引入电源进线，与连接器压板及螺栓紧固在一起。
五、吊挂器、固定器及端盖：吊挂器是吊装、固定滑触线导轨的专用件。固定器是将导轨限位在支架处的装置，当导轨因温度变化伸缩时，引导其向固定器两侧延伸。端盖安装于导轨的两端起绝缘防护作用。吊挂器及端盖均由工程塑料制成。
六、膨胀段(热补偿装置)：膨胀段又称伸缩器、热补偿装置等，由连接器压板、补偿供电的铝板或铜板、引线等组成，外壳为工程塑料。当因温度变化引起导轨伸缩时，由伸缩器调节其间隙，以避免导轨变形。一般在车间长度超过200米时，每增加100米配置一组。
七、检修段(隔离器)：检修段由连接器压板及高强度绝缘材料加工制成，由工程塑料外壳做护套。根据用户需要选用，主要方便滑触线、移动设备等检修使用。
安全滑触线：用于灰尘，潮湿等环境，可配防尘密封条和手保护（滑触线离人距离很近的时候要配手保护，如：akapp）。集电器运行速度小于300米/分钟。
单极组合安全滑触线：安装方便，速度快，速度可达500米/分钟（进口滑触线可以达到）。
刚体安全滑触线：用于高电流设备，电流可达几千安。
管式滑触线：根据不同的极数进行组合，电流也可达千安。
安全滑触线又称安全滑线，滑触线，滑线。安全滑触线是借鉴国外先进经验结合国情研制的节能型滑触线，它具有安全可靠及优良的机械电气性能，便于安装维护。相间距为80mm，防护外壳为工程塑料和铝塑合金型两种材料，导体为铝合金(内镶不锈钢条)或纯铜。不受雨雪霜冻影响，适用于露天、水雾、酸雾、导电粉尘等较差环境。300A以下规格可根据用户需要制作各种半径的圆、弧线。
安全滑触线用于给移动中的设备供电，由两部分组成，滑线导轨（固定部分，与电源相接，常导轨由单长4m/根或者6米/根连接而成），集电器（滑动部分，可在滑线轨道上或内滑动并与铜条接触取电，集电器用于与移动电机相连）。
目前普遍采用安全滑触线（管式，封闭），单极组合滑触线，刚体滑触线，多级管式安全滑触线，无接缝安全滑触线，电缆安全滑触线，工字钢电缆滑车等，在防护等级、绝缘方面有很大改进，安全可靠。
滑触线安装验收标准
一、支架
1、应作防腐处理。
2、应连续焊接。
3、安装牢固，安装孔位置一致。
二、支架间距
单线“H”型300A以下≤1.5M,400A以上≤3M。
多线无接缝滑触线型1.0-1.5M，导管型1.0-1.5M，电缆滑车型1.0-2.0M，弧线段支架间距根据现场情况应<1.0M。
三、悬挂件
位置正确，安装牢固，数量复合要求。
四、滑触线主体
1、防护外壳与导体间隙≤2mm。
2、直线度：与轨道中心高度允差﹤±15mm。
3、直线度：与轨道中心纵向允差﹤±15mm。
4、扭曲度：﹤15mm/10m。
五、伸缩器
1、数量符合规定。
2、间隙距离应满足安装现场最大温差所引起的理论伸缩量。
六、集电器
1、方钢之架焊接牢固，中心线与滑触线垂直允差±3mm。
2、方钢支架与滑触线的尺寸，应保证集电器活动臂与滑触线主体平行，允差±3mm。
3、集电器与滑触线平面滑动顺畅，符合规定压力。（见下一页集电器电刷与导轨接触压力表）
七、紧固件
|
| |
|
|
