HXPnR-H系列单极组合式滑触线

浏览次数:

   详细介绍

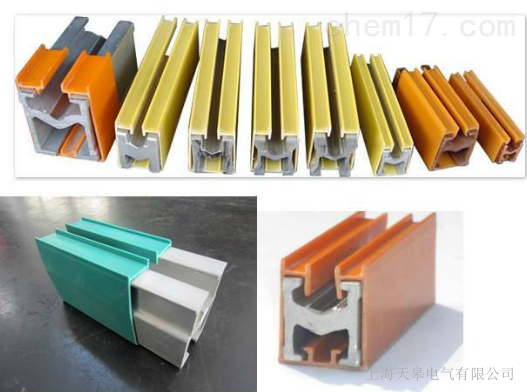

HXPnR-H系列单极组合式滑触线

HXPnR-H、HXPnR-H8 、HXPnR-H加厚系列单极滑触线三相制、四线制、五线制滑触线由H型铝合金本体导轨加压V型不锈钢滑接带、PVC绝缘外壳、外置式集电器以及悬吊、固定等组件组合而成。单极滑触线产品以其设计新颖、结构合理、维护方便、防腐防尘性能、使用安全等特点被广泛地应用于电流较大、使用频率较高、运行速度快和环境较差的场合。





HXPnR-H系列单极组合式滑触线







HXPnR-H、HXPnR-H8 系列单极H型铝滑线

The series of HXPnR-H8 monopole assembled busbars

型号规格

Type&spec

滑触线截面尺寸(mm)

Busbar size (mm)

载流量(A)

Current(A)

适配外置式集电器

Suitable current collector

A

B

C

HXPnR-H-160/150

24.0

31.0

8.0

150

HJD-150A

HXPnR-H-185/250

24.0

31.0

8.0

250

HJD-250 A

HXPnR-H-250/320

32.0

40.0

10.0

400

HJD-320 A

HXPnR-H-300/500

32.0

40.0

10.0

600

HJD-500 A

HXPnR-H-500/800

32.0

40.0

10.0

800

HJD-800 A HJD-500 A

HXPnR-H-800加厚

38.0

46.0

10.0

500/800

HJD-800 A

HXPnR-H-900/1000

32.0

40.0

10.0

1000

HJD-1000 A

HXPnR-H-1250A

32.0

40.0

1.00

1250

HJD-1250 A

HXPnR-H-1500 A

85

60

15

1500

HJD-1500 A

HXPnR-H-2000 A

91.7

55

15.6

2000

HJD-2000 A

HXPnR-H-2500 A

91.7

55

15.6

2500

HJD-2500 A

注:1、滑触线标准长度:6m。2、HXPnR-H与HXPnR-H8 以及HXPnR-H加厚 性能相同,几何形状和集电方式不同。

3、HXPnR-H型有铝合金和铜体两种材料的滑线。

Nore:1、Standard busbar length:6m. 2、Same performance different dimension. 3、HXPnR-H type trolly line of alloy Aland Copper


单极H型铝滑线配件



HXPnR-H系列单极组合式滑触线




单极H型铝滑线型号:

HXPnR-H系列单极组合式滑触线

单极H型铝滑线主要技术参数:



规格 HXPnR-HD2 HXPnR-HD3 HXPnR-HD5 HXPnR-HD8 HXPnR-HD13 HXPnR-HD20
额定电流(A) 200A 300A 500A 800A 1300A 2000A
+35°C时电流电阻(Ω/m) 11.4×10-5 10.4×10-5 9.4×10-5 6.8×10-5 5.7×10-5 4.8×10-5
轨距800mm时轨间阻抗(Ω/m) 22.2×10-5 18.2×10-5 16.5×10-5 12.0×10-5 10.1×10-5 9.0×10-5
行动电压(V) 600V/A或600V/DC
绝缘护套击穿电压(KV) 13.9
绝缘体表面电阻(Ω) 2×1013
KC >600V
允许最大运行速度(m/min) 600
环境温度范围 -25°C+55°C
绝缘材料可燃性 自灭
外型尺寸 23.6×31.6 32×42
悬挂间距(m)   1.5-3
导轨断面膨胀 安装长度在200m内不考虑
导轨标准长度(m) 6
规格 HXPnR-HG150 HXPnR-HG150
额定电流(A) 150(双极300A) 250(双极500A)
最大运行速度(m/min) 600
接触压力(N) 27
侧向移动距离(mm) ±100
接触方向移动(mm) ±40
连接电缆(mm2 20 50
牵引臂线至导轨滑触面(mm) 115 130
适用导轨(A) 200-300 500-800
重量(Kg)(单级) 1.6 2.2
注:在选用导电器时,导电器容量要与用电设备相配,当单极容量不够时,可采用双极导电器





单极H型铝滑线结构、外型尺寸

HXPnR-H系列单极组合式滑触线 HXPnR-H系列单极组合式滑触线
