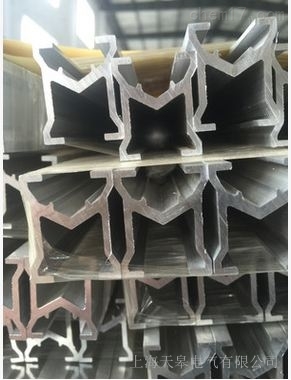

单极组合式安全滑触线，各种滑触线
电气性能参数 表1： 序号 型号规格 截面积 备注 1 SDHG-H1-150A 160MM2 2 SDHG-H2-250A 185MM2 3 SDHG-H3-320A 230MM2 定长6m 三极至任意极 4 SDHG-H4-500A 300MM2 5 SDHG-H5-800A 450MM2 6 SDHG-H6-1250A 600MM2 表2： SDHG-H H1 H2 H3 H5 H8 H12 额定载流量A 150 250 320 500 800 1250 35℃时直流电阻（Ω） 21.3*10-5 18.5*10-5 13.8*10-5 10.9*10-5 7.6*10-5 5.4*10-5 轨距80mm时交流电阻 17.4*10-5 16.7*10-5 15.9*10-5 14.5*10-5 13.0*10-5 11.6*10-5 额定运行电压（V） 600VAC/600VDC 绝缘介电强度 ＞5000V 1分钟无闪络 相比漏电起痕 ＞600V 可燃性 自熄灭 允许最大运行速度 600m/min 电动稳定性 501额定，0.1秒 电热稳定性 201额定，1秒 使用环境温度℃ -30∽60℃ 标准导轨长度M 4∽6m 6 6 6 6 6 吊架夹位置间距M 1.5∽2m 3 3 3 3 3 吊架螺丝 M8 M10 M10 M10 M10 M10 外形尺寸(含护套） 20*28 32*42 32*42 32*42 32*42 32*42
电气性能参数 表1：
型号规格
截面积
备注
1
SDHG-H1-150A
160MM2
2
SDHG-H2-250A
185MM2
3
SDHG-H3-320A
230MM2
定长6m 三极至任意极
4
SDHG-H4-500A
300MM2
5
SDHG-H5-800A
450MM2
6
SDHG-H6-1250A
600MM2
表2：
H1
H2
H3
H5
H8
H12
额定载流量A
150
250
320
500
800
1250
35℃时直流电阻（Ω）
21.3*10-5
18.5*10-5
13.8*10-5
10.9*10-5
7.6*10-5
5.4*10-5
轨距80mm时交流电阻
17.4*10-5
16.7*10-5
15.9*10-5
14.5*10-5
13.0*10-5
11.6*10-5
额定运行电压（V）
600VAC/600VDC
绝缘介电强度
＞5000V 1分钟无闪络
相比漏电起痕
＞600V
可燃性
自熄灭
允许最大运行速度
600m/min
电动稳定性
501额定，0.1秒
电热稳定性
201额定，1秒
使用环境温度℃
-30∽60℃
标准导轨长度M
4∽6m
吊架夹位置间距M
1.5∽2m
吊架螺丝
M8
M10
外形尺寸(含护套）
20*28
32*42
