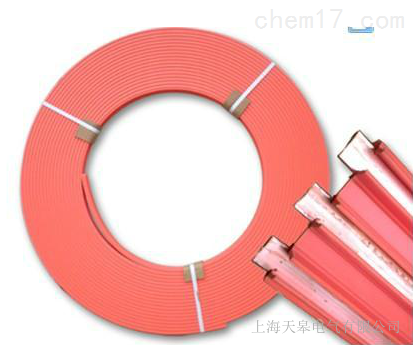

天皋电气E402-25mm2无接缝滑触线

浏览次数:105

   详细介绍

天皋电气E402-25mm2无接缝滑触线

一:产品特点

DHR系列安全滑触线优点:极间距小、任意组合、敷设灵活可悬挂、水平、垂直安装;可随轨道任意弯曲。
应用领域:电动单轨小车自动生产线、游乐线等。

二:产品型号、规格

a. 柔性组合式滑线
 E302-6.0mm2无接缝滑触线

㈠导轨承载流量:16A ; 50A ; 80A ; 120A

㈡导轨截面积:10mm2; 16mm2; 25mm2 ;

b.集电器
 E302-6.0mm2无接缝滑触线

三:主要技术参数

序号 类别 基本参数
1 安装地点 室内
2 环境温度 -25℃~+55℃
3 防护等级 IP23
4 防触电等级 0级
5 工作电压 不超过交流电660V或直流1000V
6 运行速度 V≤200m/min
7 污染等级 4级
8 相对湿度 ≤95%
9 执行标准 JB/T6391-1992

四:型号与基本数据

柔性滑线:导线标准长度为5m

型号 截面积mm2 额定载流量A 导体材质 电阻Ω/km 阻抗Ω/km 质量kg/m 标准轨距mm
DHR-10/16 10 16 不锈钢 11.0000 11.0006 0.20 20
DHR-10/50 10 50 1.8576 1.8614 0.21 20
DHR-16/80 16 80 1.1610 1.1670 0.26 20
DHR-25/120 25 120 0.7430 0.7524 0.34 20
DHR2-10/50 10 50 1.8576 1.8614 0.21 14
DHR2-16/80 16 80 1.1610 1.1670 0.26 14
DHR2-25/120 25 120 0.7430 0.7524 0.34 14

五:集电器

 E302-6.0mm2无接缝滑触线

集电器主要有JDS和JDR两种

型号 额定载流量A 质量kg 应用范围
JDR-15 15 0.4 用于轨矩为14mm的滑线
JDR-25 25 0.75 用于轨矩为20mm的滑线
JDR-30 30 0.95 用于轨矩为20mm的滑线

六:安装附件

序号 附件名称 型号 备注
1 安装板 RZB 注意:轨矩为14mm和轨矩为20mm的滑线
2 组装夹 RZJ
3 连接器 RLJ
4 供电器 RGD
5 断电段 RDD
6 喇叭口 RDX

七:滑线安装注意事项

1) 滑线与移动设备的水平和垂直方向的平行误差不得大于1.5/1000;
2) 各接头不得出现松动现象
3) 集电器的安装必须保证各碳刷接触压力符合规范;
4) 通电空载试运行30min后,加负载运行至少10min,检查各部情况。
