天皋电气YFFB-F型弹性体绝缘及护套扁平软电缆

浏览次数：

   详细介绍

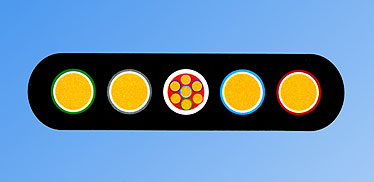

天皋电气YFFB-F型弹性体绝缘及护套扁平软电缆


芯数×导体
标称截面积
mm2 		电缆外形
近似尺寸
mm 		电缆参
考重量
kg/km 		芯数×导体
标称截面积
mm2 		电缆外形
近似尺寸
mm 		电缆参
考重量
kg/km
3×4+6×1.5 6.5×45.5 525 3×50+1×16+5×2.5+2×p1.5 17.5×76.5 2932
3×6+6×1.5 7.8×54.2 736 3×70+1×25+5×2.5+2×p1.5 19.8×86 3895
6×10+6×2.5 11×71.2 1500 3×95+1×35+5×2.5+2×p1.5 22.8×99 5124
3×10+3×6+3×4+5×2.5 19.7×68.7 2076 3×120+1×35+5×2.5+2×p1.5 25.8×112 6450
6×16+6×2.5 22.7×64.6 2378 3×120+1×35+4×4 25.8×112 6428
6×25+6×2.5 15.6×92.4 2723 3×120+2×16+4×4 28.1×99.4 6031
3×25+1×10+5×2.5+2×p1.5 14.6×63 1859 3×150+1×50+5×2.5+2×p1.5 27.6×121 7741
3×35+1×10+5×2.5+2×p1.5 14.7×63.5 2040 3×150+1×50+4×4 27.6×121 7723

YFFB-LYFFB-F型额定电压450/450V 20℃时导体最大直流电阻及环境温度40℃下载流量

导体标称截面积
mm2 		1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240
20℃时导体最大直流电阻
Ω 		13.3 7.98 4.95 3.3 1.91 1.21 0.78 0.554 0.386 0.272 0.206 0.161 0.129 0.106 0.0801
电阻截流量 14 20 27 34 48 67 92 115 141 180 225 264 312 359 440

不同环境温度T截流量的修正系数

导体工作
温度℃ 		环境温度℃（空气中+40℃）
5 10 15 20 25 30 35 40 45 50
60 1.66 1.58 1.50 1.41 1.32 1.22 1.11 1.00 0.86 0.73
65 1.55 1.48 1.41 1.35 1.26 1.18 1.09 1.00 0.89 0.77
70 1.47 1.41 1.35 1.29 1.22 1.15 1.08 1.00 0.91 0.81
80 1.37 1.32 1.27 1.22 1.17 1.11 1.06 1.00 0.93 0.88
90 1.30 1.26 1.22 1.18 1.14 1.09 1.04 1.00 0.94 0.89
　
