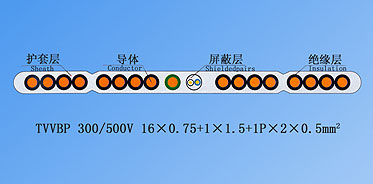

天皋电气单芯排列带屏蔽扁形电缆
TVVB单芯排列带屏蔽扁形电梯电缆说明：
1、绝缘和护套：聚氯乙烯绝缘，聚氯乙烯护套；
2、额定电压：300/500V；
3、静态弯曲试验：0.3m<L<0.6m；
4、垂直燃烧试验：通过GB/1-18380.1-2001、IEC60332-1:1993试验；
5、产品标准：参照BSEN5.214:2000 GB5023.6-1997。
使用导则：
1、在正常使用时，导体最高温度为70℃；
2、电缆适宜在-15℃～+40℃的环境下使用；
3、电缆悬挂长度不超过80m，移动速度不超过4m/s的电梯和升降机。
电缆规格：
|
芯数
|
芯数×标称截面积
mm2
|
最大外形尺寸
mm
|
最大静态弯曲直径
mm
|
|
19
|
16×0.75+1P×1.5+1P×2×0.5
|
6.0×58.0
|
250
|
|
24
|
22×0.75+1P×2×0.5+10PT
|
6.0×74.0
|
250
|
|
16
|
12×1+2×2P×0.5+10PT
|
6.2×54.0
|
250
|
|
25
|
14×1+3×2.5+4P×2×0.34+10PT
|
6.5×80.0
|
250
|
注：列表以外电缆可依据用户要求设计制造
|
