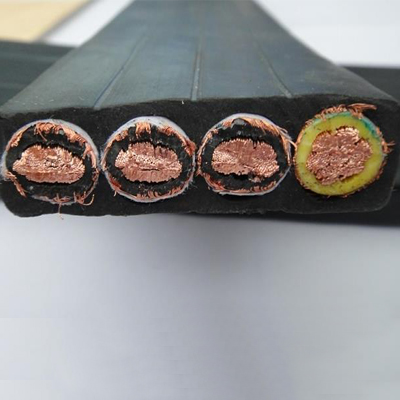

| YB/YB/YBZ硅橡胶扁平电缆
|
 |
|
 |
|
浏览次数： |
|
|
 详细介绍 |
YB/YB/YBZ硅橡胶扁平电缆是按Q1320282、AQ001-91标准组织生产，适用交流额定电压Uo/U为450V/750V及以下的移动式电气设备中。扁型结构特别适用于频繁弯曲的场合，不扭结，折叠整齐，如行车。YB、YBF、YBZ三大类产品均能满足各种场合的需要。
YB/YB/YBZ硅橡胶扁平电缆技术要求
1、交流额定电压：
Uo/U=450V/750V
Uo：任一相导体和地之间电压有效值
U：任两相导体之间电压有效值
2、使用电压
交流系统中，工作电压不大于额定电压1.1倍
直流系统中，工作电压不大于额定电压1.5倍
3、线芯长期工作温度：<=65度
4、产品标准：Q/32028AQ001-91
YB/YB/YBZ硅橡胶扁平电缆技术参数
1、成品电缆的绝缘电阻换算到长度为1km,温度为+20度时，动力线芯应不小于30MΩ/km。
2、成品电缆的电压试验，动力线芯之间应能经受50Hz，2500V电压试验5min，控制线芯之间应能经受交流50HZ，1500V电压试验。
3、成品电缆的交贷长充不应小于150m,允许长度不小于35m的短段电缆交货，其交货数量应不超过交货总长度的10%，根据用户和制造厂协议，允许以任意长度的电缆交货。
|
规格
|
导体结构
|
电缆参考数据
|
|
20度最小绝缘电阻MΩ
|
|
外径上限（宽度*厚度）
|
近似重量
|
20度最大直流电阻
|
|
芯数*截面积mm2
|
根数/直径mm
|
mm
|
kg/mm
|
不镀锡Ω/km
|
镀锡Ω/km
|
|
3*4
|
56/0.30
|
19.6*8.9
|
285
|
4.95
|
5.09
|
50
|
400
|
|
3*6
|
84/0.30
|
22.0*9.9
|
380
|
3.3.
|
3.39
|
|
3*10
|
84/0.40
|
27.5*12.0
|
615
|
1.91
|
1.95
|
|
3*16
|
126/0.40
|
31.1*13.3
|
830
|
1.21
|
1.24
|
|
3*25
|
196/0.40
|
38.3*15.8
|
1230
|
0.78
|
0.795
|
|
3*35
|
276/0.40
|
42.8*17.6
|
1605
|
0.554
|
0.565
|
40
|
300
|
|
3*50
|
396/0.40
|
49.2*20.0
|
2205
|
0.386
|
0.393
|
|
3*70
|
360/0.50
|
22.6*22.5
|
2965
|
0.272
|
0.277
|
|
3*4+2*1
|
56/0.30+32/0.20
|
25*8.5
|
427
|
4.95
|
5.0
|
50
|
400
|
|
3*6+2*1
|
84/0.30+32/0.20
|
30*12
|
590
|
3.30
|
3.34
|
50
|
400
|
|
3*4+2*1.5
|
84/0.30+30/0.25
|
30*12
|
600
|
3.30
|
3.38
|
50
|
400
|
|
6*2.5+6*1.5
|
49/0.3025+30/0.25
|
35*15
|
900
|
7.98
|
80.5
|
50
|
400
|
|
3*4+4*2.5
|
56/0.30+49/0.25
|
32*9
|
520
|
4.95
|
5.03
|
50
|
400
|
|
3*25+1*10
|
196/0.40+84/0.40
|
53*18
|
1800
|
0.78
|
0.81
|
50
|
400
|
|
3*16+1*10
|
126/0.40+84/0.40
|
43*15
|
1200
|
1.21
|
1.27
|
50
|
400
|
|
3*35+12*10
|
276/0.40+84/0.40
|
61*21
|
2500
|
0.554
|
0.5546
|
50
|
400
|
|
3*50+1*10
|
396/0.40+84/0.40
|
65*24
|
3200
|
0.386
|
0.392
|
50
|
400
|
|
规格
|
导体结构
|
电缆参考数据
|
|
20度最小绝缘电阻MΩ
|
|
外径上限（宽度*厚度）
|
近似重量
|
20度最大直流电阻
|
|
芯数*截面积mm2
|
根数/直径mm
|
mm
|
kg/mm
|
不镀锡Ω/km
|
镀锡Ω/km
|
|
4*2.5
|
49/0.25
|
22.5*8.2
|
285
|
7.98
|
8.21
|
50
|
400
|
|
4*4
|
56/0.30
|
26.2*9.1
|
396
|
4.95
|
5.09
|
|
4*6
|
84/0.30
|
29.2*9.9
|
505
|
3.30
|
3.39
|
|
4*10
|
84/0.30
|
36.5*12
|
835
|
1.91
|
1.95
|
|
4*25
|
196/0.40
|
51.1*15.8
|
1665
|
0.780
|
0.795
|
|
4*35
|
276/0.40
|
57.0*17.6
|
2170
|
0.54
|
0.565
|
40
|
300
|
|
7*2.5
|
49/0.25
|
37.2*8.2
|
490
|
7.98
|
8.21
|
|
8*1.5
|
30/0.25
|
33.4*7.0
|
380
|
13.3
|
13.7
|
|
8*2.5
|
49/0.25
|
41.6*8.2
|
555
|
7.98
|
8.21
|
|
10*1.5
|
30/0.25
|
40.3*7.0
|
465
|
13.3
|
13.7
|
50
|
400
|
|
10*2.5
|
49/0.25
|
50.4*8.2
|
680
|
7.98
|
8.21
|
|
12*1.5
|
30/0.25
|
48.3*7.0
|
565
|
13.3
|
13.7
|
|
12*2.5
|
49/0.25
|
60.5*8.2
|
820
|
7.98
|
8.21
|
|
| |
|
|
